面粗度、精度を含め高いレベルでの複雑・薄肉砂型鋳造

複雑・薄肉砂型鋳造

複雑形状でもダイカスト並みの面粗度と薄肉厚1.25mmを実現

製品の形状、面粗度、精度を含め、高いレベルでの砂型鋳造を実現しています。

粒度の細かい砂型を使用することで、金型なみの面粗度と独自の鋳造法案によって、肉厚1.25mmを実現しています。

砂型鋳造では困難とされる薄肉形状、複雑形状、高精度部品にも積極的に取り組んでおり、柔軟な発想と確かな鋳造技術で満足のいく製品をお届けしています。

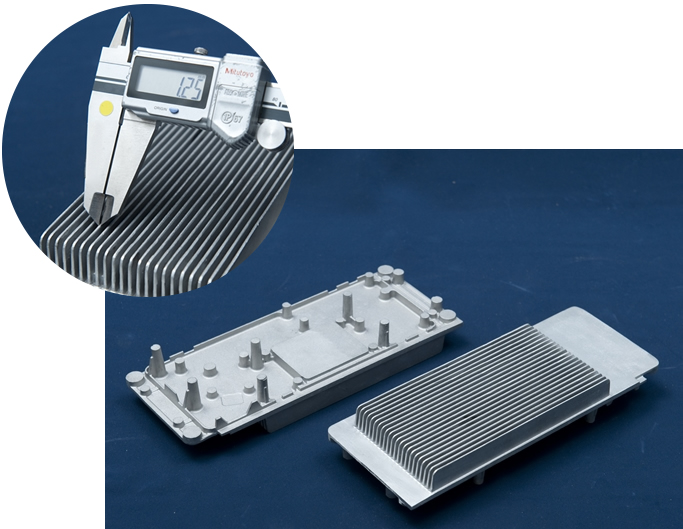

製品名
HEAT SINK
材質
AC4B-F
納入業界
自動車部品(冷媒関連)
対応ロット数
1~100個
製品重量
800g
製品サイズ
280×110×55
ポイント
①粒度の細かい砂を使用し、金型並みの鋳肌を実現
②重力鋳造(自重)にて薄肉部(フィン1.25㎜)を実現!

複雑・薄肉砂型鋳造の製品事例

対応材質

・AC2A・AC2B・AC3A・AC4A

対応業種実績

大型設備・産業機械・特殊車両・船舶・電機・食品・景観事業

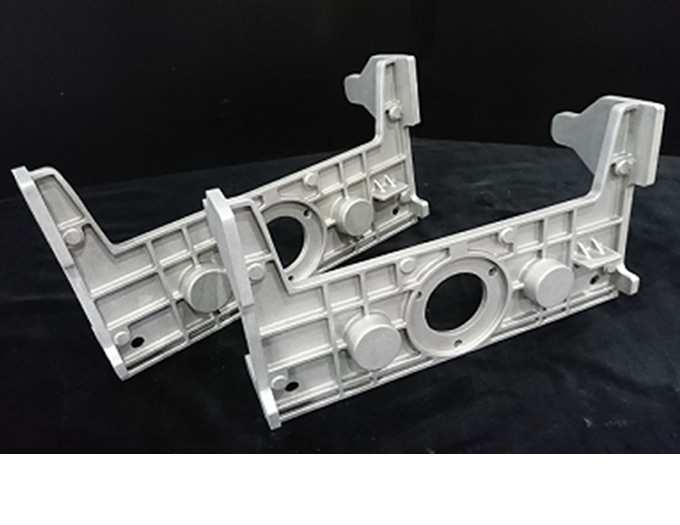

製品名
SOLENOID BASE
材質
AC4C-T5
納入業界
シーラーメーカー
対応ロット数
1個~100個/月
製品重量
2.6kg
製品サイズ
470×250×150
ポイント
①粒度の細かい砂を使用し、金型並みの鋳肌を実現
②図面指定の平面度・歪をクリアーする技術

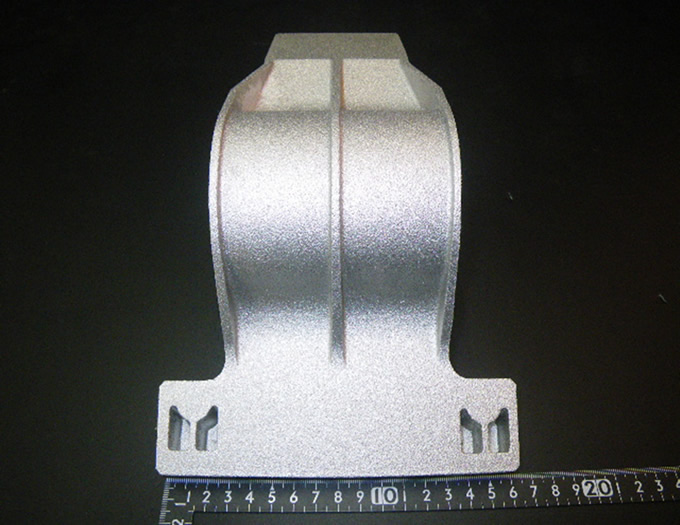

製品名
NODE
材質
AC4C-F
納入業界
新素材開発
対応ロット数
1個~100個/月
製品重量
1.0kg
製品サイズ
260×160×80
ポイント
①粒度の細かい砂を使用し、金型並みの鋳肌を実現
②肉盗み部の深溝を実現
